腾捷兴TJX数字KVM集中管理方案

1 客户需求

甲方有多台服务器机柜，每2台服务器机柜放一套KVM切换器，要求20台KVM切换器，对机房的约320台服务器设备实现远程控制管理，机房能实现检修调试维护本地控制，其次机房位操作台实现管理人对机房所以服务器进行集中管理。

主要包括以下设备：

   20台4远程用户+1本地用户管理16端口数字KVM交换机

   320个USB接口模块,并支持虚拟媒体功能(VM) 支持中文命名。

  20台LCD显示器操作台。

   1套集中管理软件（配置最多管理512台服务器）

2 数据中心集中控管系统针对性解决方案

2.1 解决方案

根据如上需求我们提供20台TJX0416数字式KVM交换机， TJX0416为4控16的KVM，这样就可以提供多台服务器的管理容量，如需扩容只需配置相应的数字KVM即可。集中管理软件可以实现统一20套KVM交换机集中管理。LCD显示器操作台实现机房检修调试维护时的本地控制

2.2 配置清单

2.3布线连接示意图

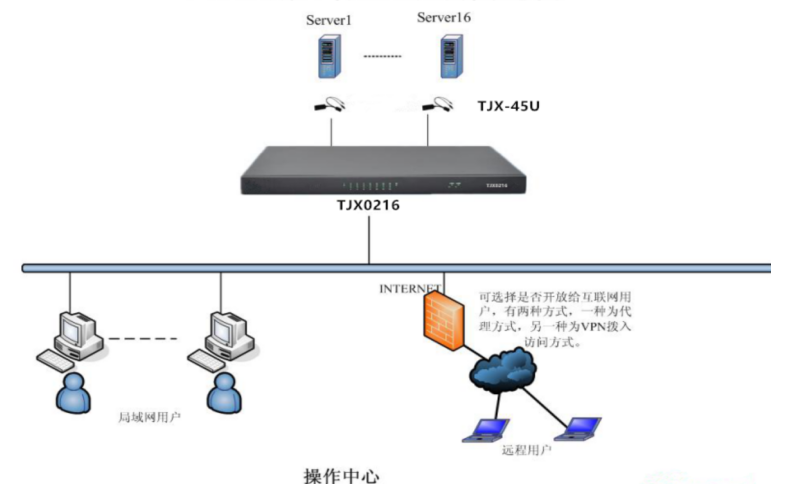

单台TJX0216链接示意图

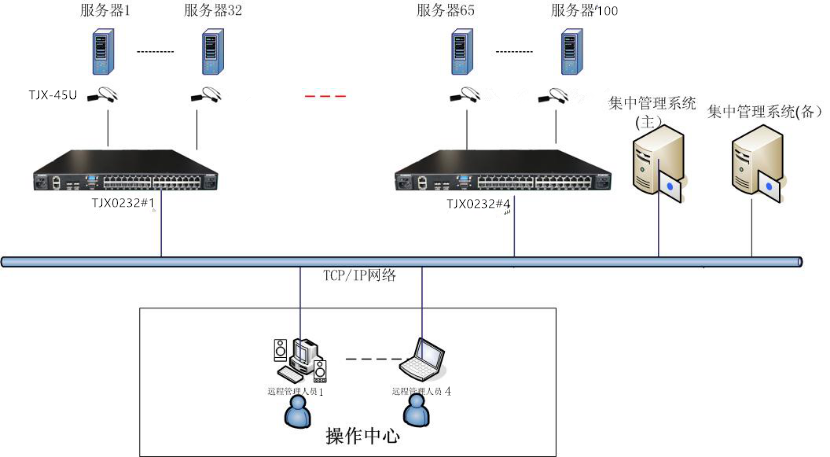

多台TJX0216链接示意图

l 每台服务器均需要有一根网线通过TJX-45U智能模块连接到TJX0416

l 每台TJX0416连一根网线到网络交换机。

l TJX1701连接至KVM交换机用于机房本地操作。

3 方案详细描述

3.1方案实现概述

本方案采用20台TJX0416可实现4IP用户+1本地用户控制320台服务器。管理员可通过在IE地址栏输入认证服务器上分配的静态IP地址，经过加密的身份验证后进入中文管理界面,实现系统管理员无论何时何地都能对中心机房服务器进行远程BIOS级别深层管理和维护。整个方案配置简单灵活，经济实用性强；用户可根据需求增加控制人员及被管理的服务器；本方案以后可以通过增加TJX设备轻松扩容，达到机房所有设备的集中管理。

机房内的320台机架式服务器主机的鼠标、键盘、显示器接口分别通过PS/2或者USB服务器接口转换模块用CAT5线与TJX0416(4控16口)KVM端口进行连接，KVM的控制端（RJ45口）可通过CAT5线连接到网络交换机上，实现IP远程管理。KVM设备1U高度，可上机架，单台可连接多个以上机柜中的任意16台服务器，走线简单、方便，可通过网络配线架布线。控制室管理人员可通过Web方式对任意连接至IP KVM控制台的服务器或网络设备进行集中控制管理。

操作用户通过TCP/IP协议远程管理机房里16台服务器，如需扩容只需增加相应的一台数字KVM即可。

为什么选择采用TJX0416方案？

1．施工考虑：单台KVM主机，可负责一列机柜，无需多台设备即可。

2．性价比考虑：考虑到数字KVM为硬件设备，通道数不能扩容。因此采用4个并发数字通道可满足用户未来机房维护及操作人员的正常使用。并充分保护用户的投资，节约项目投入经费。

3．扩容方便：如用户服务器增加只需增加相应的数字KVM硬件既可
